Criei uma VLAN 4 na porta 3, vou criar uma VLAN 4 no switch no modo trunck

Criei uma VLAN 4 na porta 3, vou criar uma VLAN 4 no switch no modo trunck,

o que falta configurar no Checkpoint para poder funcionar a VLAN



(Observação: ainda irei criar mas vlans nessa porta 3, essa é a primeira de teste)





0 Kudos
1 Reply
ic3w4Il
Employee
Employee

Para configurar uma porta "Vlan Based":

Observação: esse termo é usado no dispositivo Edge / Safe@Office / Spark  / SMB para distinguir virtualmente entre as portas LAN físicas que estão conectadas ao mesmo switch LAN.



Edite a porta física desejada, atribua a ela uma "rede separada" e insira a sub-rede necessária.

Exemplo:




Para configurar uma "VLAN baseada em tag":

Vá para a guia Device (Dispositivo) - clique em Local Network (Rede local).

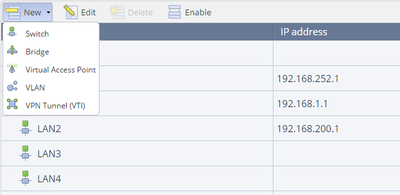

Clique no botão New (Novo) na barra de ferramentas - selecione VLAN:




Na página de configuração da nova VLAN:

  • Digite o ID da VLAN (essa é a "tag").
  • Atribua essa VLAN a uma porta que não esteja atribuída a nenhum switch ou bridge.
  • Digite o endereço IP e a máscara de sub-rede.



Exemplo:


Observações:

Você não é obrigado a usar uma única porta para gerenciar e lidar com a VLAN baseada em tag.
Atribuir uma VLAN a uma porta é como configurar a porta para um Vlan Trunk.
Exemplo:








Para mais informações você pode consultar o link abaixo:
